Partie 2 - Principes communs de mise en œuvre des procédés additifs : intégration dans un flux numérique
Modélisation géométrique par Conception Assistée par Ordinateur

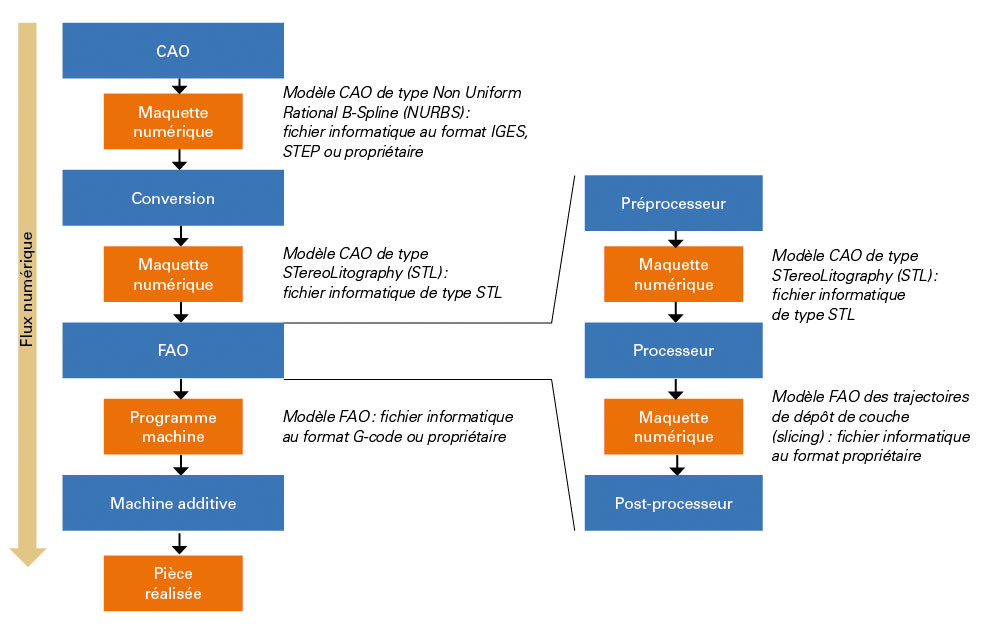

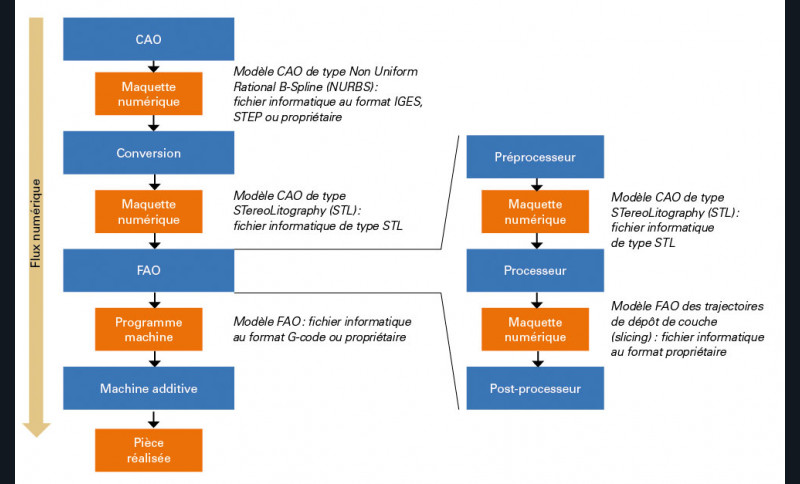

La conception de la pièce est réalisée à l’aide d’une suite logicielle de CAO. Du point de vue flux numérique (fig. 1), l’objectif de cette étape est d’avoir une maquette numérique, décrite à l’aide de modèle numérique (ensemble de fonctions mathématiques), couramment appelé modèle CAO, décrivant la géométrie extérieure (la peau) de la pièce. Quel que soit le procédé additif à mettre œuvre, la peau de la pièce permet de déterminer les frontières de la pièce à réaliser. Ces frontières seront exploitées par le logiciel de FAO, afin de définir la stratégie de remplissage couche par couche de la pièce et générer un modèle FAO qui sera ensuite converti et traduit dans un langage de programmation compréhensible de la machine. Le programme généré se compose d’une suite d’instructions que réalisera de manière automatisée la machine pour assurer le dépôt de chaque couche de matière.
Ainsi, la maquette numérique de conception d’un dispositif biomédical se compose de deux parties, une obtenue par acquisition numérique des tissus biologiques et l’autre par l’utilisation d’un logiciel de conception du dispositif médical. C’est uniquement cette dernière partie de la maquette numérique qui est exploitée lors de la mise en œuvre d’une machine additive Dans le cadre de la réalisation de dispositifs biomédicaux, la maquette numérique va se baser sur deux types de modèle numérique.
Le premier modèle numérique permet de représenter virtuellement les données géométriques sur lesquelles sera « assemblé ou intégré biologiquement » le dispositif médical. Ainsi, les tissus biologiques nécessaires à la conception du dispositif médical sont numérisés à l’aide d’équipement de numérisation 3D (scanner ou caméra optique, équipement d’imagerie médicale). Une maquette est alors…
